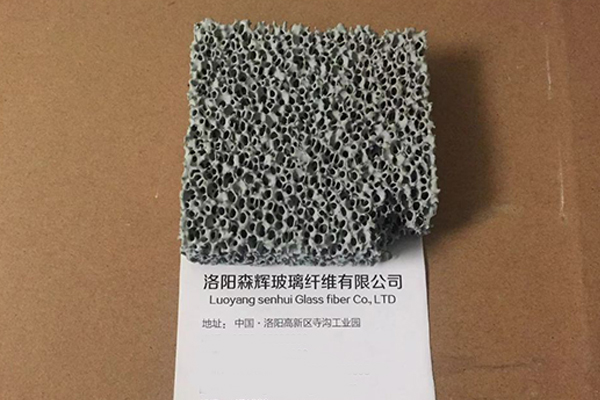

泡沫陶瓷過濾網(wǎng)可以使鑄件中的非金屬夾雜物的有效去除，因?yàn)檫@些夾雜物影響許多鑄件表面的光潔度、機(jī)械及加工性能并導(dǎo)致廢品率上升。所以，使用泡沫陶瓷過濾網(wǎng)可以去除夾雜物和減少紊流來達(dá)到快速穩(wěn)定金屬液充型流速，并因此提高鑄件的品質(zhì)。但是泡沫陶瓷過濾網(wǎng)應(yīng)用也會(huì)出現(xiàn)許多問題和需要解決，今天森輝小編將針對(duì)泡沫陶瓷過濾網(wǎng)常見問題及解決辦法進(jìn)行詳細(xì)的介紹。

　　泡沫陶瓷過濾網(wǎng)常見問題及解決辦法：

　　由于過濾網(wǎng)使用不當(dāng)而容易出現(xiàn)的三個(gè)問題是：過濾網(wǎng)充填不良；過濾網(wǎng)阻塞或過流緩慢；過濾網(wǎng)斷裂。所以，我們先來認(rèn)識(shí)其產(chǎn)生的原因再看如何有效地解決辦法。

　　1、過濾網(wǎng)充填不良

　　過濾網(wǎng)充填是指金屬液流通過過濾網(wǎng)的整個(gè)截面。有時(shí)金屬會(huì)在過濾網(wǎng)的入口處凝固。雖然過濾網(wǎng)充填不良出現(xiàn)的幾率不高，但其后果嚴(yán)重。因?yàn)檫@不可避免地導(dǎo)致報(bào)廢或通過開放的未經(jīng)過濾的冒口繼續(xù)澆注而在鑄件中產(chǎn)生高的夾雜物含量。

　　影響過濾網(wǎng)充填不良的因素包括：

　　1）澆注溫度越高越好。對(duì)碳鋼和低合金鋼不低于1593°C。

　　2）澆注工藝在初始澆注必須快而液流大，以迅速建立利于過濾網(wǎng)充填的壓頭。慢的澆注或滴流型的澆注可能會(huì)導(dǎo)致金屬在過濾網(wǎng)入口的初始凝固，以致在在澆道充滿后過濾網(wǎng)仍不能充填。

　　3）過濾網(wǎng)上的金屬壓頭通常4英寸的金屬靜壓頭認(rèn)為是足夠的，但在鑄造中使用至少6英寸的靜頭以保證始終不出現(xiàn)充填問題。

　　4）合金種類低流動(dòng)性的鋼種如碳鋼和低合金鋼傾向于出現(xiàn)充填不良問題而不銹鋼和高合金鋼不容易出現(xiàn)。

　　5）過濾網(wǎng)參數(shù)如過流量和孔徑如果問題持續(xù)存在，應(yīng)和過濾網(wǎng)供應(yīng)商進(jìn)行聯(lián)系。

　　2、過濾網(wǎng)阻塞或過流緩慢

　　當(dāng)澆注快結(jié)束時(shí)如果澆注速度大幅度的下降，就顯示過濾網(wǎng)阻塞。金屬流動(dòng)受限或停止是由于濾出的夾雜物在過濾網(wǎng)入口處聚集減少了過濾網(wǎng)的過流孔以至最終封閉了過濾網(wǎng)入口。

　　在鑄鋼件中出現(xiàn)過濾網(wǎng)阻塞的情況，造成過濾網(wǎng)阻塞的夾雜物通常是脫氧操作的副產(chǎn)品。鋁、硅鈣鋇合金、海波硅基合金（一些普通的脫氧合金）將產(chǎn)生過濾網(wǎng)捕獲的氧化夾雜物。大的澆包溶渣也為過濾網(wǎng)所捕獲，但過濾網(wǎng)的阻塞通常是由那些在澆注時(shí)看不見的細(xì)小的脫氧夾雜物的聚集而造成的。

　　過濾網(wǎng)尺寸的確定必須考慮到預(yù)期的夾雜物含量。不致阻塞的過濾網(wǎng)尺寸的確定通常是在供應(yīng)商一開始的尺寸的基礎(chǔ)上根據(jù)經(jīng)驗(yàn)確定。

　　2.減少過濾網(wǎng)阻塞問題的步驟如下：

　　1）用過的過濾網(wǎng)的評(píng)估取幾個(gè)過濾網(wǎng)截面的金相試樣，制備好。這樣做的目的是評(píng)價(jià)夾雜物的實(shí)際含量，通過掃描電子顯微鏡和光學(xué)顯微鏡分辨夾雜物種類。

　　2）評(píng)估脫氧工藝有些脫氧工藝只產(chǎn)生很少的脫氧夾雜副產(chǎn)品，因而能充分地發(fā)揮過濾網(wǎng)的過流能力。用鈦替代鋁脫氧能增加過濾網(wǎng)的過流能力。

　　3）修正過濾網(wǎng)的過流能力和流速的數(shù)據(jù)是基于鑄鋼廠平均的鋼液清潔度水平。基于實(shí)際的工藝過程，實(shí)際的值可能需做大的調(diào)整。

　　3、過濾網(wǎng)斷裂

　　在大型鑄鋼件(>500磅)生產(chǎn)中有時(shí)碰到過濾網(wǎng)斷裂的情況。過濾網(wǎng)斷裂的兩個(gè)主要的原因有過濾網(wǎng)尺寸選擇不當(dāng)如果過濾網(wǎng)被夾雜物（特別是固態(tài)的脫氧顆粒）超載。過濾網(wǎng)支撐不當(dāng)。

　　解決辦法為對(duì)用過的過濾網(wǎng)截面的金相試樣的分析以搞清濾出的夾雜物的含量和種類是非常重要的。過濾網(wǎng)四周四分之一或四分之三英寸寬度的支撐座是提供對(duì)過濾網(wǎng)的機(jī)械支撐所必須的。

　　以上就是森輝小編對(duì)泡沫陶瓷過濾網(wǎng)常見問題及解決辦法介紹的全部?jī)?nèi)容?？偟膩碚f，泡沫陶瓷過濾網(wǎng)與鑄型的搭接部位應(yīng)盡量密封，防止金屬液從其縫隙處流失，未起到過濾的效果。對(duì)有些砂型如濕型砂，單獨(dú)使用泡沫陶瓷過濾器容易使安放過濾器的部位型砂脫落，這樣就必須設(shè)計(jì)一個(gè)過濾器座，用以支撐過濾器，使過濾器在金屬液的沖擊下不發(fā)生移動(dòng)，防止砂粒進(jìn)入型腔和金屬液流失。
